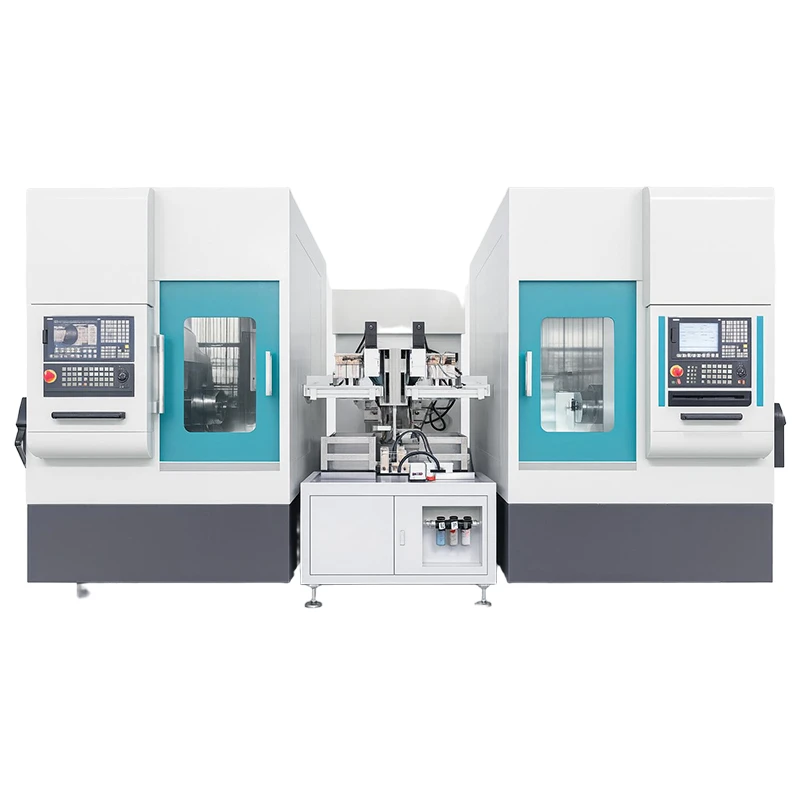

Mill Turn CNC

Mill Turn CNC je multifunkcionalni obradni centar koji kombinuje CNC tokarenje i glodanje u jednoj postavci. Dizajniran je za osovine, prirubnice, navlake, konektore i precizne mehaničke dijelove koji se koriste u automobilskoj, zrakoplovnoj, medicinskoj, energetskoj i općoj industriji inženjeringa.

Pošaljite upit

Opis

Tehnički parametri

Pregled proizvoda

Ključne mogućnosti obrade

OD & ID okretanje
Izvodi vanjske i unutrašnje operacije tokarenja na cilindričnim obradacima.

Face Machining
Obrađuje ravne krajnje površine, ramena i stepenaste karakteristike.

Operacije glodanja
Obrađuje ravne, utore, džepove i složene glodane profile.

Bušenje
Kreira aksijalne, radijalne i van{0}}centralne rupe u jednoj postavci.

Tapkanje
Proizvodi unutrašnje navoje za pričvršćivanje i montažu.

Dosadno
Povećava i završava postojeće rupe sa poboljšanom konzistencijom.

Rezanje navoja
Obrađuje vanjske i unutrašnje navoje pomoću metoda struganja ili glodanja.

product-1024-1536

Tehničke prednosti

Integrirano struganje-Dizajn glodanja smanjuje prijenos radnog komada između odvojenih mašina.

Sistem električnog vretena pruža direktan-prijenos snage sa manje mehaničkih komponenti.

Čvrsta struktura mašine pomaže u održavanju stabilnosti tokom kombinovanih operacija tokarenja i glodanja.

Multi-Motion Motion Capability podržava složenu obradu dijelova unutar jedne postavke.

Dizajn termičke stabilnosti minimizira uticaj temperaturnih varijacija tokom dugih proizvodnih ciklusa.

Automatizacija-Spremna arhitektura omogućava integraciju sa sistemima za robotsko utovar i automatsko rukovanje dijelovima.

product-1536-1024

Tehničke specifikacije

Tehnički podaci
Promjer ljuljanja, max.	Ø250	mm
Prečnik radnog komada, max.	Ø200	mm
Dužina radnog komada, max.	200	mm
Raspon brzine vretena	0-4000	r/min
Nazivna brzina glavnog motora	2000	r/min
Način prijenosa	Električno vreteno
X/Y (opcionalno)/Z -kretanje ose	260/(±50)/520	mm
X/Y(opcionalno)/Z -osi brzi hod	20	m/min
Vreteno je isteklo	0.003	mm
Preciznost pozicioniranja	0.005	mm
Ponovite tačnost pozicioniranja	0.003	mm

Industrijske aplikacije

Automotive Components
Dijelovi kočnica, čahure prijenosa, kućišta senzora, osovine, čahure i konektori.

Vazdušne komponente
Precizna osovina, montažni dijelovi, spojnice, okovi i strukturni spojnici.

Medicinski uređaji
Komponente hirurških instrumenata, dijelovi implantata, medicinski konektori i precizna kućišta.

Energetska oprema
Komponente ventila, osovine pumpe, dijelovi za brtvljenje, prirubnice i instrumentacijski pribor.

Industrial Machinery
Pogonske osovine, ležišta ležajeva, spojnice, valjci i prilagođene mehaničke komponente.

Elektronika i elektrika
Tijela konektora, kućišta senzora, komponente hladnjaka i precizni spojevi.

Opća obrada metala
Prilagođeni tokareni i glodani dijelovi za OEM i ugovornu proizvodnju.

product-1968-2132

Opcije kontrolera i komponenti

Komponenta	Dostupne opcije
CNC kontroler	FANUC, Siemens, Mitsubishi, SYNTEC
Motor glavnog vretena	Ugrađeno{0}}električno vreteno, servo vreteno
Servo sistem	FANUC, Siemens, Mitsubishi, Yaskawa
Linearne vodilice	HIWIN, PMI, THK
Ball Screws	THK, NSK, PMI
Ležajevi	NSK, SKF, FAG
Hidraulična jedinica	Tajvanski hidraulični sistem, Yuken
Sistem podmazivanja	Automatsko centralizirano podmazivanje
Sistem rashladne tečnosti	Standardna rashladna tečnost, rashladna tečnost-visokog pritiska
Interfejs držača alata	VDI, BMT
Sistem za merenje alata	Ručno podešavanje alata, automatsko podešavanje alata
Sistem za uklanjanje čipova	Transporter za čips, kolica za čips

product-1024-1536

Opcije prilagođavanja

Prilagođavanje na osnovu {0}obratka

Posebne veličine stezne glave
Prilagođena rješenja za držanje posla
Duga{0}}konfiguracija strojne obrade
Konfiguracija obrade tankih{0}} dijelova
Namjenski razvoj opreme

Integracija automatizacije

Automatska integracija dodavača šipki
Sistem utovara portala
Robotski utovar i istovar
Automatski sistem prikupljanja delova
Povezivanje proizvodne linije

Električna i usklađenost

Prilagođavanje napona za odredišnu zemlju
Električni dizajn u skladu sa UL-
CE{0}}usklađena konfiguracija
Više-jezički HMI interfejs

Proizvodne{0}}Opcije

Prilagođeni paketi alata
Uređaji za detekciju delova
Rješenja za sondiranje obratka
Sistem automatskih vrata
Priprema za daljinsku dijagnostiku

product-800-566

FAQ

P: Koje materijale može obraditi ova CNC mašina za mljevenje?

O: Pogodan je za ugljični čelik, nehrđajući čelik, aluminij, mesing, bakar, legure titana i mnoge inženjerske metale.

P: Koje je tipično vrijeme proizvodnje?

O: Standardne mašine se obično isporučuju u roku od 45-75 dana, u zavisnosti od konfiguracije i količine narudžbe.

P: Da li je fabrička inspekcija dostupna prije isporuke?

O: Da. Kupci mogu obaviti-inspekcije na licu mjesta ili zatražiti video-fabričke prijemne testove.

P: Kako je mašina upakovana za otpremu u inostranstvo?

O: Mašine su zaštićene sa -tretmanom protiv rđe i upakovane u drvene sanduke bez fumigacije-izvozne kutije ili čeličnu-pojačanu ambalažu.

P: Koja je garancija?

O: Standardna 12-mjesečna garancija dostupna je od datuma ugradnje ili otpreme, u skladu sa uslovima ugovora.

P: Da li su rezervni dijelovi dostupni nakon kupovine?

O: Da. Uobičajeni dijelovi koji se troše i kritične rezervne komponente mogu se isporučiti za dugotrajnu-održavanje podrške.

P: Koje kontrole kvaliteta se vrše prije isporuke?

O: Mašine prolaze verifikaciju geometrijske tačnosti, funkcionalno testiranje, proveru performansi vretena i probnu mašinsku obradu pre isporuke.

P: Koji sertifikati se mogu dati?

O: CE dokumentacija je dostupna za primjenjive modele, a dodatni zahtjevi usklađenosti mogu se procijeniti na osnovu odredišnog tržišta.
